喷嘴流量计

  喷嘴的测量是依据流体力学的节流原理。当充满管道的流体流经管道内的喷嘴时，流束将在喷嘴处形成局部收缩，从而使流速加快，静压力降低。于是在喷嘴前后便产生了压力降或叫压差。介质流动的流量愈大，在喷嘴前后产生的压差也就愈大。根据压差的平方根与流量成正比的关系，利用差压仪表测量压差来确定流体流量。

●喷嘴流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长。

●喷嘴比孔板的压力损失小，要求直管段长度也短。

●喷嘴计算采用国际标准与加工，按JJG640-94进行检定，无需实流校验。

●精度高、重复性好、流出系数稳定。

●圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

●可耐高温高压、耐冲击。

●标准喷嘴（ISA1932喷嘴）

 适用介质；适合高温高压蒸汽和水、也可用于各种气体、液体；

 公称口径：DN50—DN500 （DN>500亦可设计、生产）；

 工作压力：≦42MPa；

 工作温度：-50℃ — 650℃；

 取压方式：角接取压；

 喷嘴安装方式：管道式、夹持式、焊接式；

 执行标准：IS05167；GB/T2624；

 精确度：符合标准±1.0 %；

 材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等；

    喷嘴：不锈钢304；316等。

●长径喷嘴

 适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体；

 公称口径：DN50—DN500；

 工作压力：≦42MPa；

 工作温度：-50℃ - 650℃；

 取压方式：径距（D-D/2）取压；

 喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2）设置取压孔；

 执行标准：IS05167; GB/T2624；

 精确度：符合标准±2.0 %；

 材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等；

    喷 嘴：不锈钢304； 316等。

1.管道尺寸：外径×壁厚（mm）；

2.测量介质名称，介质密度〔kg/m3〕；

3.设定的最大流量：即流量计的量程上限值〔kg/h或m3/h〕；

4.工艺的最小流量：〔kg/h或m3/h〕；

5.工作压力：（Mpa）；

6.工作温度：（°C）；

7.如配我公司智能流量积算仪请提供：压力变化范围，或压力变送器型号、量程；温度变化范围，或温度变送器型号、量程。

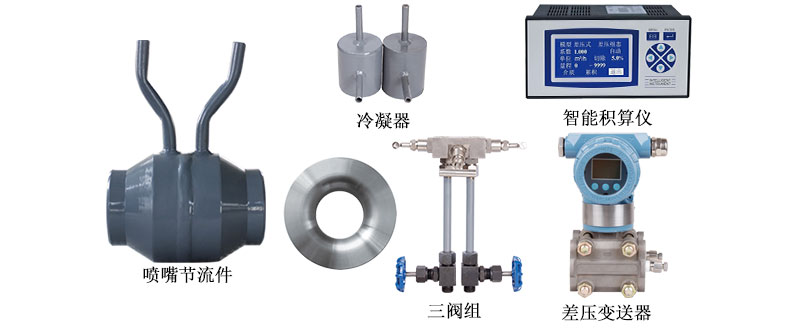

 自带附件

引压管、连接法兰、螺栓、垫片

可选附件

冷凝器、承插焊闸阀、三阀组、针型截止阀、集气器、隔离器、沉降器。

可选相关商品

压力变送器、温度变送器、流量计积算仪、智能差压变送器

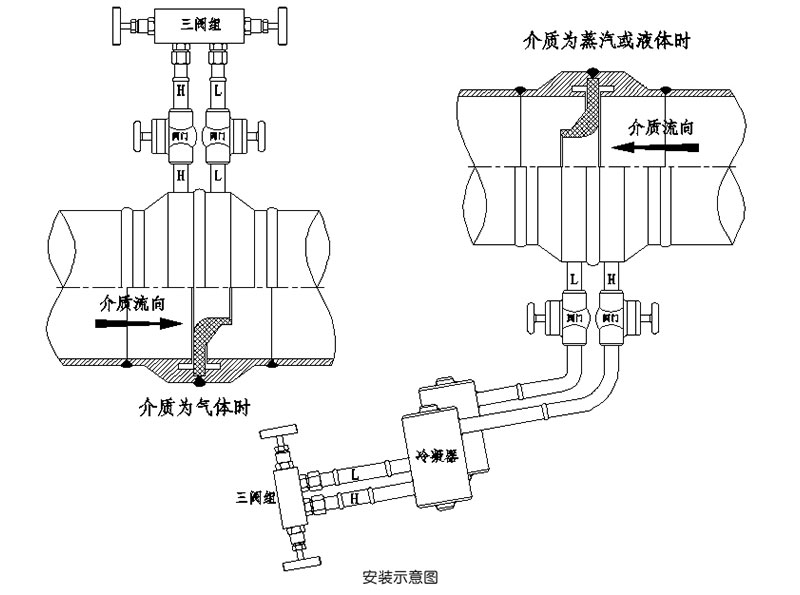

1、尽可能避免测量管内变成负压；

2、避免附近有大电机、大变压器等，以免引起喷嘴场干扰；

3、选择震动小的场所，特别对一体型仪表；

4、易于实现传感器单独接地的场所；　　

5、尽可能避免受阳光直照；　　

6、尽可能避开周围环境有高浓度腐蚀性气体；

7、尽量满足计算书要求的前后直管段。
